Die ABU Cardinal 3 (champagne), war von 1978 – 1981 im Napp och Nytt Katalog abgebildet! Diese Rolle ist ein extrem seltenes Übergangsmodell, sie sind technisch baugleich wie die letzten Cardinal 33 Modelle, das wurde aber nach kurzer Zeit geändert.
Zusätzlich wurde diese Rolle optimiert und zwar wurde eine Aluminium Spule und die Kurbel, der recht seltenen ABU Cardinal 3E verwendet, dies war eine eine frühe Cardinal 3 Replika, sie wurde von ca.1995 – 2000er Jahre vertrieben. Es war die erste Cardinal 3 mit einer Serienmässigen Aluminium Spule. Man konnte diese Spule bis vor kurzem beim Hedgedog Studio in Japan für 34,50 Dollar erwerben!
Zusätzlich wurden Aussparungen in den Rotor gefräst und er wurde ausgewuchtet, dadurch kann man wesentlich gleichmässiger und geschmeidiger kurbeln.
The ABU Cardinal 3 (champagne) was featured in the Napp och Nytt catalog from 1978 to 1981! This reel is an extremely rare transitional model, technically, it is identical to the final Cardinal 33 models, though this was changed after a short time.
In addition, this reel was upgraded by using the aluminum spool and handle from the rather rare ABU Cardinal 3E, an early Cardinal 3 replica sold from around 1995 through the 2000s. It was the first Cardinal 3 model to come with a standard aluminum spool. Until recently, this spool could be purchased from Hedgehog Studio in Japan for $34.50!
In addition, cutouts were milled into the rotor and it was balanced, allowing for much smoother and more consistent cranking.
ABU Cardinal 3, Version I, Optimiert
Fußnr. 770600
Baujahr: Juni 1977
Meine Artikelnr.: 153
Revision: 00
Übersetzung: 5,1:1
Kokillennaht am Gehäuse: Nicht Verputzt
Achsantriebsarm Version III: Abgekantet, 2 C-Clip´s und eine Nietverbindung
Bügelübergang: Rund
Stärke des Antriebsrades: 3mm
ABU Cardinal 33, Version I, Optimized
Foot number: 770600
Year of manufacture: Juno 1977
My item no.: 153
Revision: 00
Gear ratio: 5,1:1
Mold seam on housing: No Trimmed
Drive arm Version IV: Bent, 2 C-clips and a riveted joint
Bail arm transition: Round
Drive gear thickness: 3mm

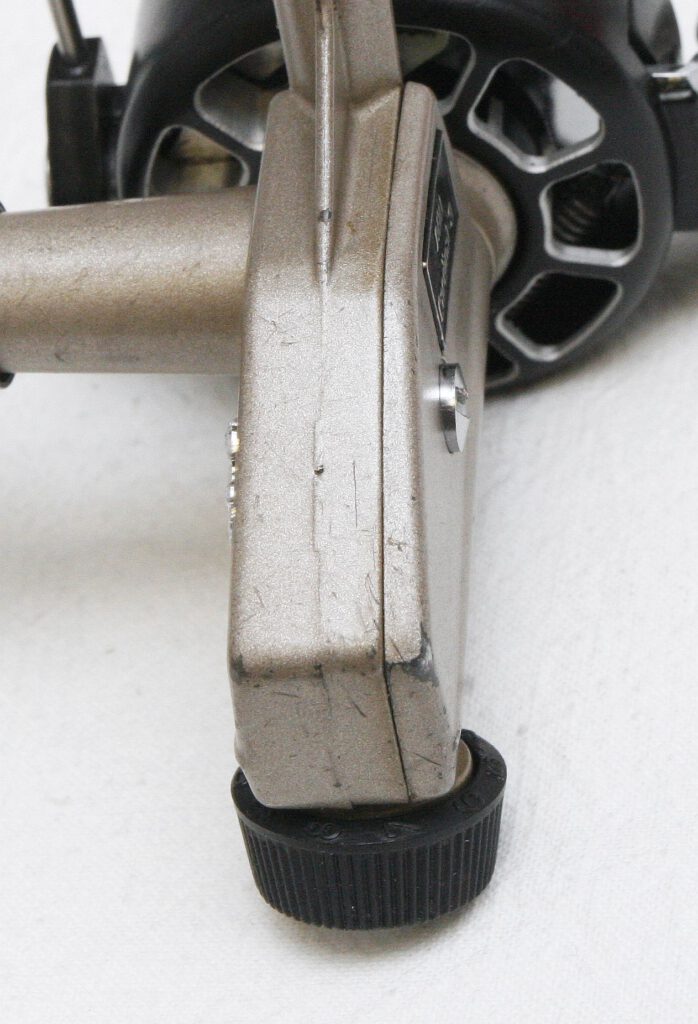

In der Seitenansicht erkennt man, das Gehäuse hat schon, ein paar kleine Gebrauchsspuren.
In the side view, you can see that the casing already shows a few minor signs of use.

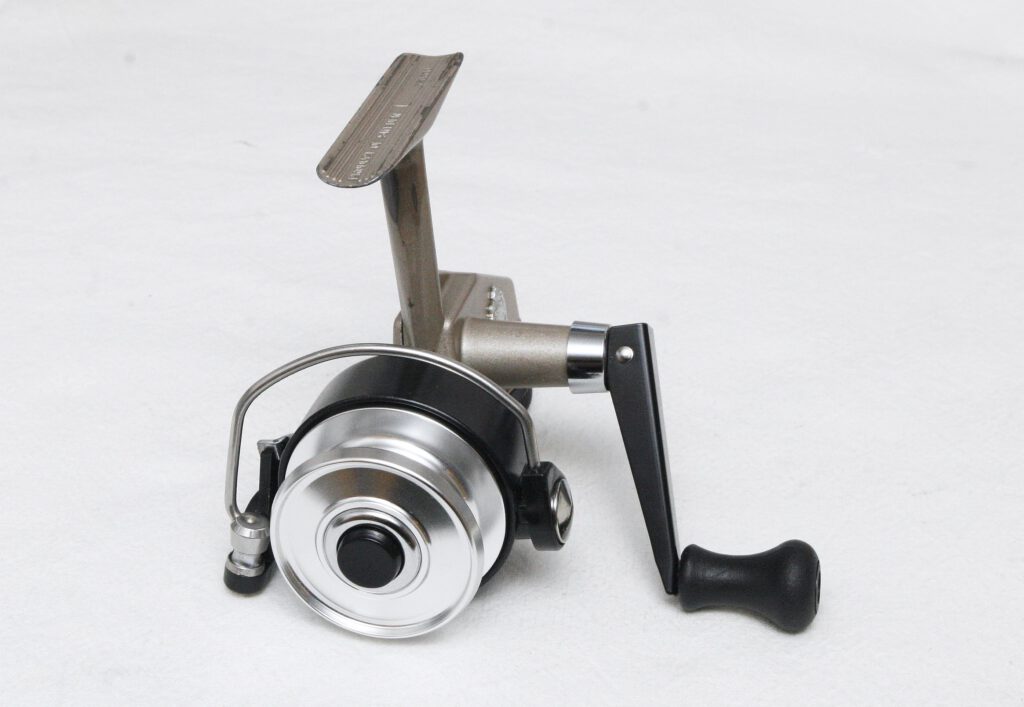

In der Vorderansicht erkennt man, die Alu Spule und die Gator Griff Kurbel, stammen von der ABU Cardinal 3E.
In the front view, you can see that the aluminum spool and the Gator-grip handle come from the ABU Cardinal 3E.
Fußnr. 770600
Footnr. 770600
Das Getriebe ist praktisch identisch, wie bei den letzten Cardinal 33 Modellen. Sogar der Antriebsarm ist die Version III, mit Sicke im hinteren Bereich!
The gearbox is practically identical to that of the last Cardinal 33 models. Even the drive arm is version III, with a crease in the rear section!
Hier nochmal die geöffnete Rolle im Ganzen!
Here is the opened reel again in its entirety!
Auch hier sieht man, die Gehäuse sind nicht verputzt und entsprechen den letzten grünen Cardinal 33 Gehäusen, von 1976-77.
Here too, you can see that the housings are untrimmed and match the final green Cardinal 33 housings from 1976–77.
Hier sieht man in den Rotor, wurden aufwendig Aussparungen gefräst! Diese Gewichtserleichterung hat die Aufgabe, das die Rolle beim kurbeln, seidenweich und gleichmäßig läuft. Das schnelle Kurbeln ist bei dieser Rolle, durch den ausgewuchteten Rotor wirklich ein Traum!
Here you can see into the rotor, where intricate cutouts have been milled! This weight reduction ensures that the reel runs smoothly and evenly while cranking. Thanks to the balanced rotor, cranking this reel—even at high speeds—is truly a dream!
Hier sieht man, das bei dieser Spule die Schnurkapazität, gegenüber der original Spule deutlich verringert wurde. Es war die erste serienmässige Aluminium Spule für Abu Cardinal 3, sie stammte ursprünglich von der Cardinal 3E. Man konnte diese Spule bis vor kurzem beim Hedgedog Studio in Japan für 34,50 Dollar erwerben!
Here you can see that the line capacity of this spool has been significantly reduced compared to the original. It was the first factory-standard aluminum spool for the Abu Cardinal 3, it originally came from the Cardinal 3E. Until recently, this spool was available for purchase from Hedgehog Studio in Japan for $34.50!

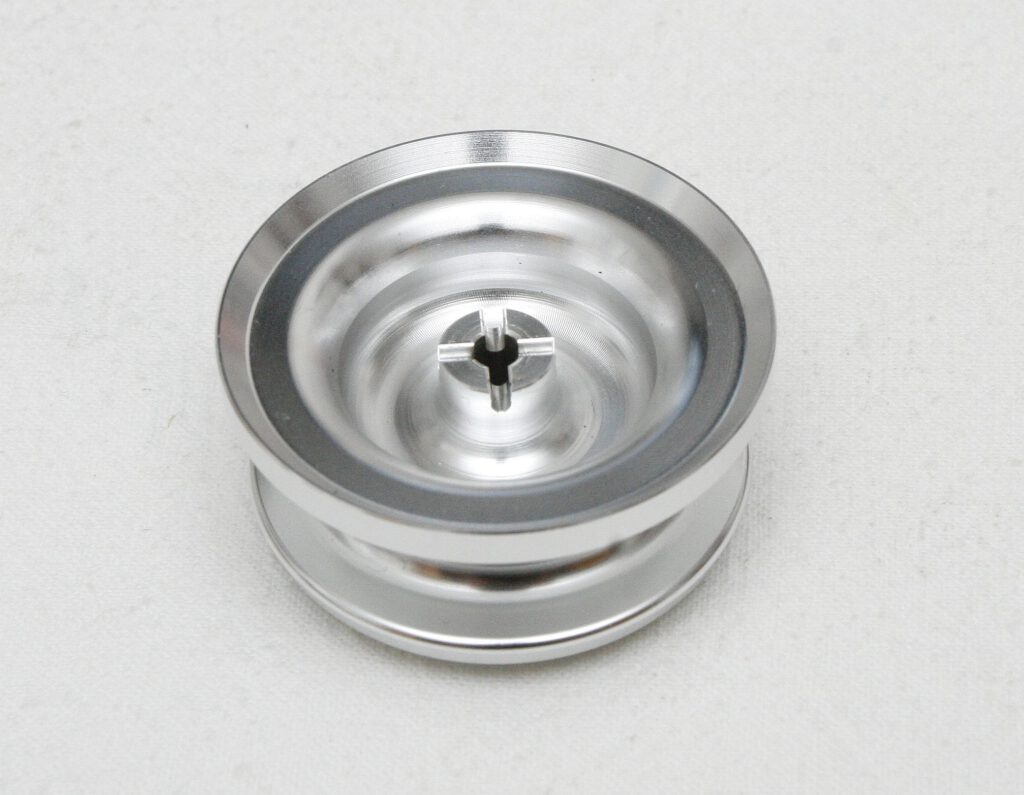

Hier kann gut erkennen, aus Gewichtsgründen wurde die Spule, von hinten ausgehöhlt.
You can clearly see here, that the spool was hollowed, out from the back to save weight.

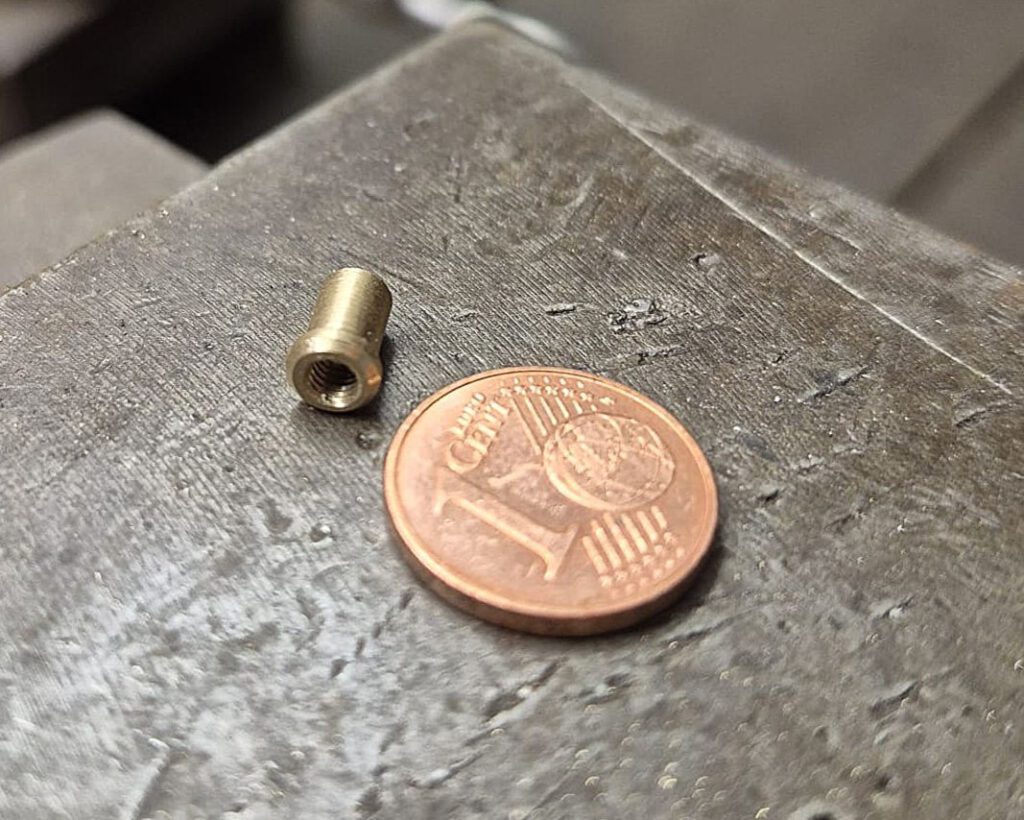

Leider war bei diesem Rotor, eine Gewindeaufnahme, für den Bügel defekt. Das kommt leider öfters vor, das an unseren schönen Rollen mal eine Schraube überdreht ist. In diesen Fall war es nicht ganz so einfach, weil natürlich Aussehen und Funktion der Rolle nicht verändert werden sollte. Es wurde eine Reparatur Gewindebuchse gedreht, deren Wandstärke im unteren Bereich nur 0,5mm betrug, diese wurde dann in den vorher, sorgfältig und vorsichtig aufgebohrten Dom eingeklebt, dieser Rest vom Dom hatte sogar eine Wandstärke von ca.0,4mm. Und siehe da, die Rolle läuft wieder, wie am ersten Tag!
Unfortunately, the threaded mount for the bail arm on this rotor was defective. It happens quite often that a screw gets stripped on our fine reels. In this case, the repair was not exactly straightforward, as the reel’s appearance and functionality had to remain unchanged. A threaded repair bushing was machined—with a wall thickness of just 0.5 mm at the base—and then bonded into the mounting boss, which had been carefully and precisely drilled out beforehand. And lo and behold, the reel runs just like new again!

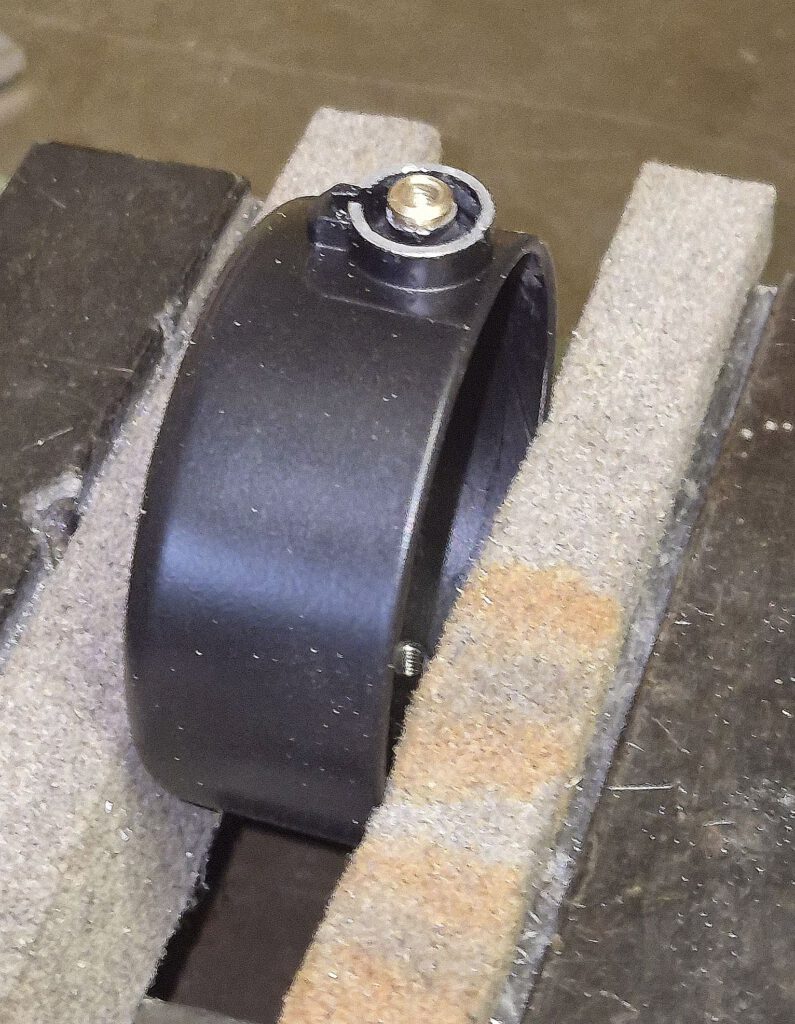

Hier der Rotor mit der eingeklebten Gewindebuchse, gespannt in VFG Filzbacken.
Here is the rotor with the threaded bushing glued in, clamped in VFG felt jaws.
