Die ABU Cardinal 33 (grün), Made in Sweden, erschien im Napp och Nytt Katalog 1975 und blieb bis 1977 darin, sie wurde später nochmal in verschiedenen Versionen aufgelegt.

The ABU Cardinal 33 (green), Made in Sweden, appeared in the Napp och Nytt catalog in 1975 and remained there until 1977, later being reissued in various versions.

ABU Cardinal 33, Version I
Fußnr. 750500
Baujahr: Mai 1975
Meine Artikelnr.: 039
Revision: 00
Übersetzung: 5,1:1
Kokillennaht am Gehäuse: Verputzt
Achsantriebsarm Version II: Gerade, 2 C-Clip´s und eine Nietverbindung
Bügelübergang: Rund
Stärke des Antriebsrades: 4mm

ABU Cardinal 33, Version I
Foot number: 750500
Year of manufacture: May 1975
My item no.: 039
Revision: 00
Gear ratio: 5,1:1
Mold seam on housing: Trimmed
Drive arm Version II: Straight, 2 C-clips and a riveted joint
Bail arm transition: Round
Drive gear thickness: 4 mm

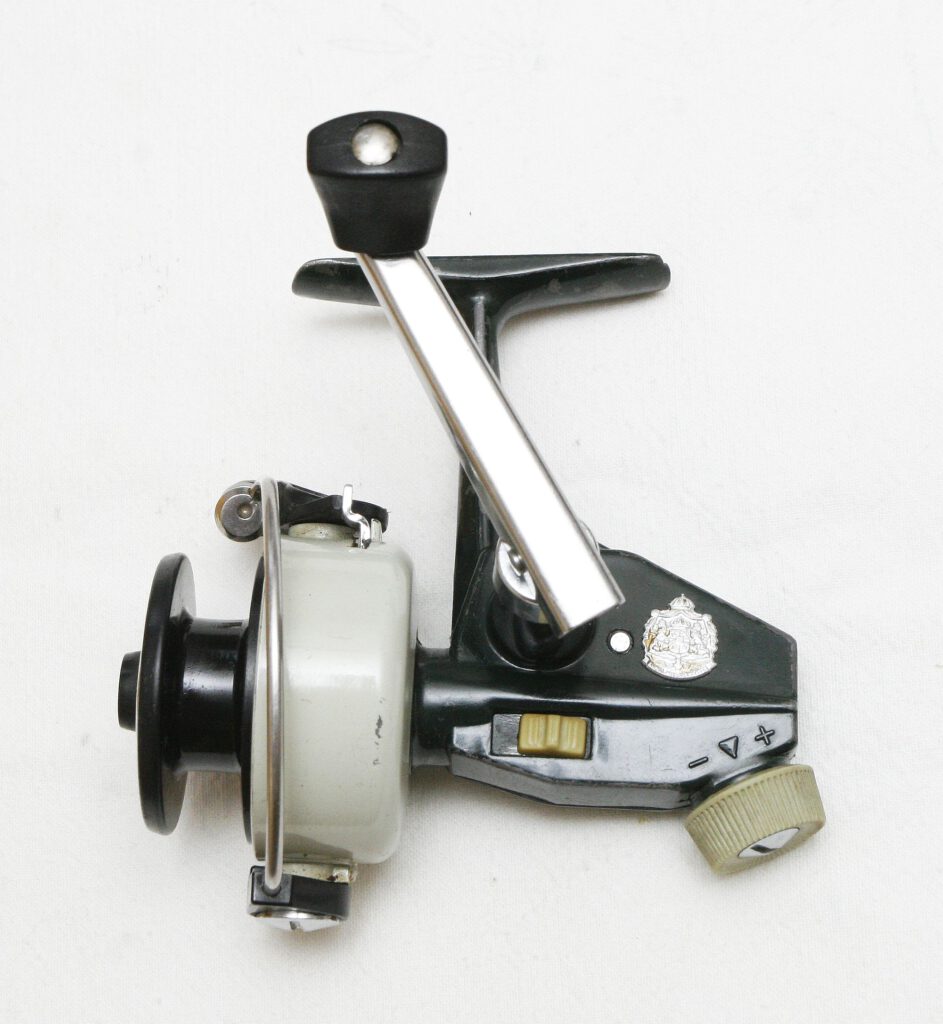

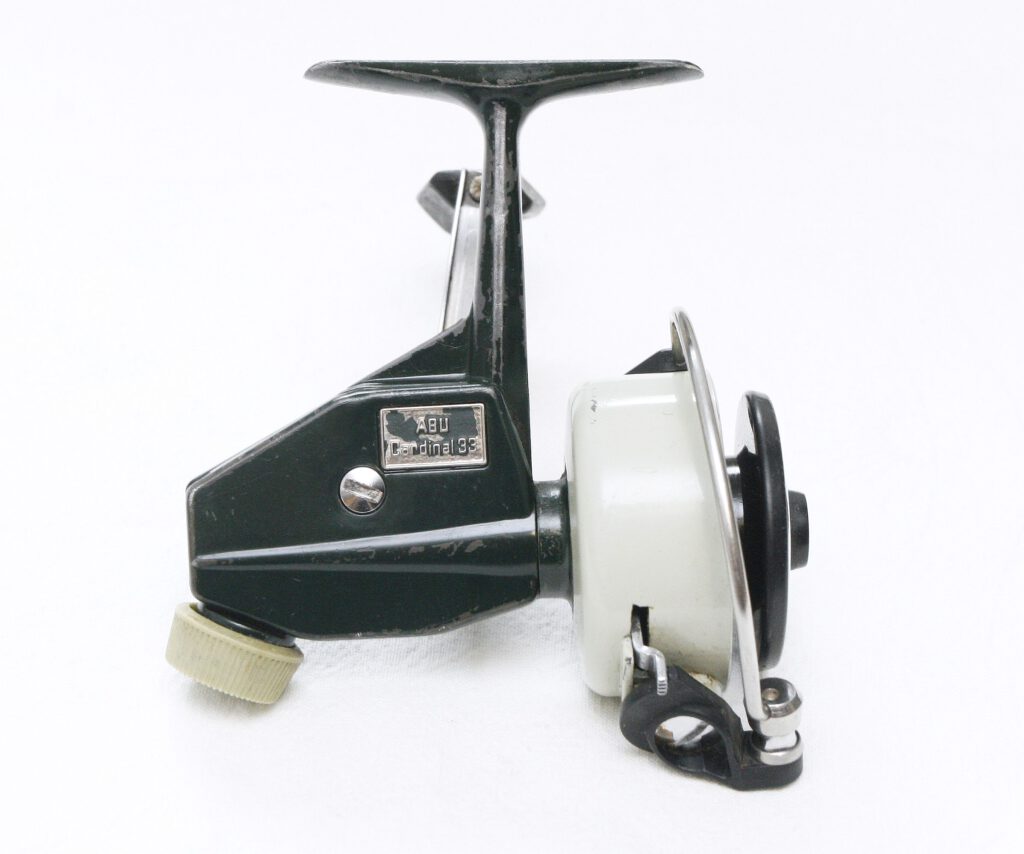

Hier erkennt man diese Rolle wurde schon einige Male gefischt! Der Übergang am Bügel, zur Schnurführung, ist jetzt rund.

Here you can see that this reel has already been used several times! The transition to the line guide, on the bail arm, is now rounded.

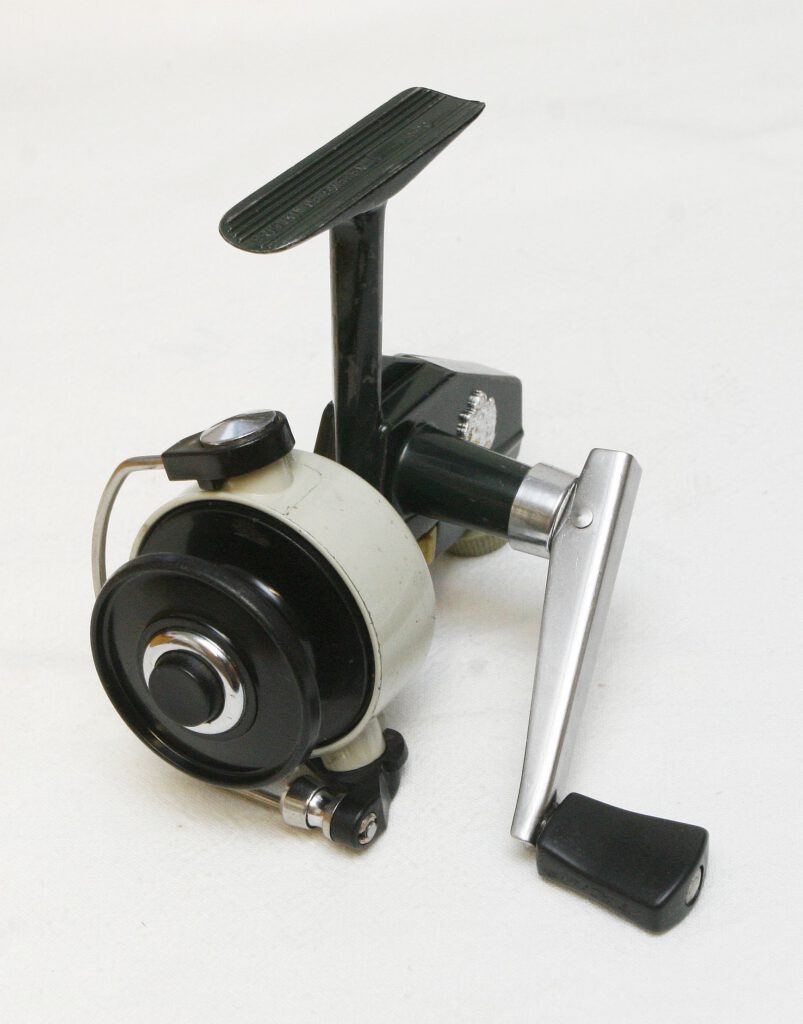

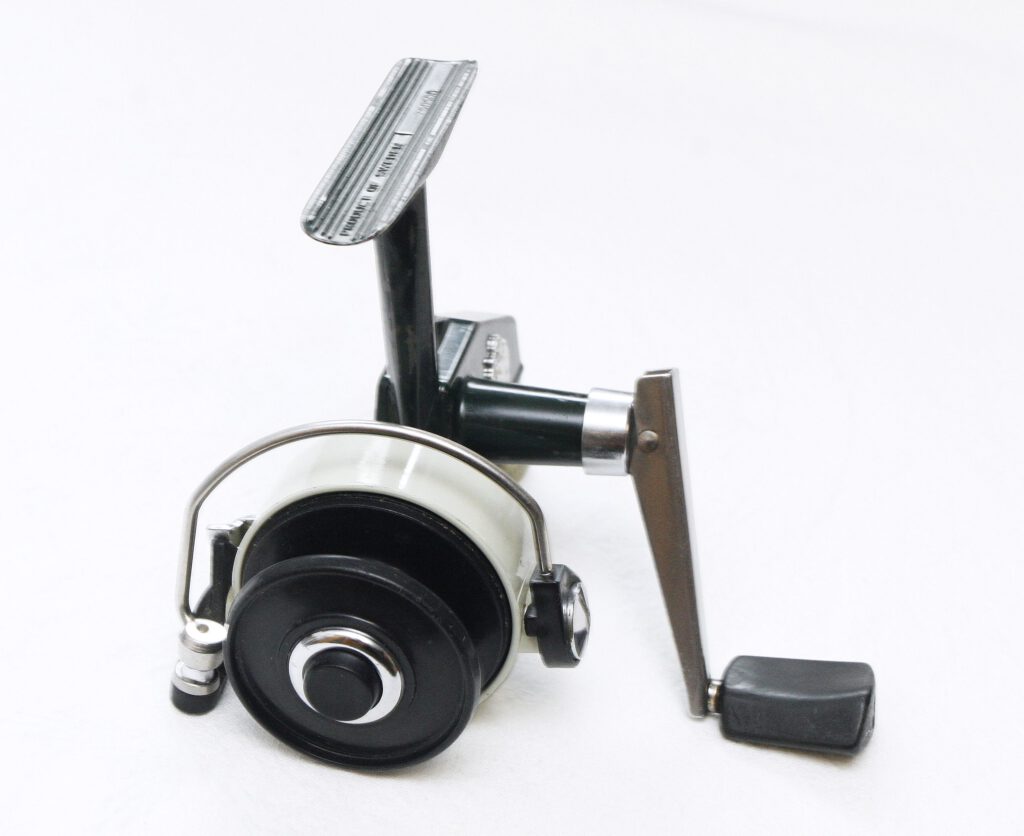

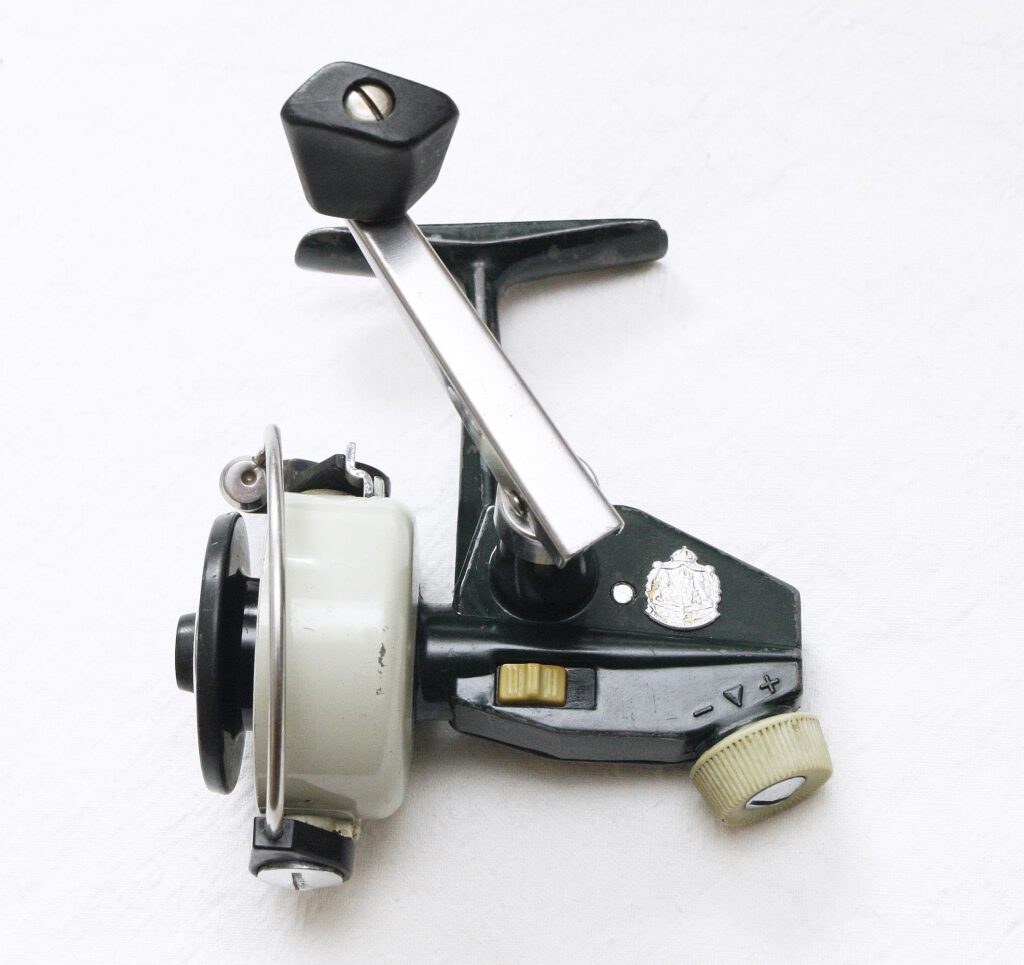

In der Vorderansicht macht sie einen sehr guten Eindruck. Und es ist gut zu erkennen, sie hat noch den alten geschraubten Kurbelknauf, die Kurbelarmlänge muss 62mm betragen, sonst stammt die Kurbel wie so häufig, von einer anderen Rolle!

From the front, it makes a very good impression. And clearly visible, the old screwed crank knob is still there and the crank arm length must be 62 mm, otherwise the crank, as is so often the case, comes from a different reel!

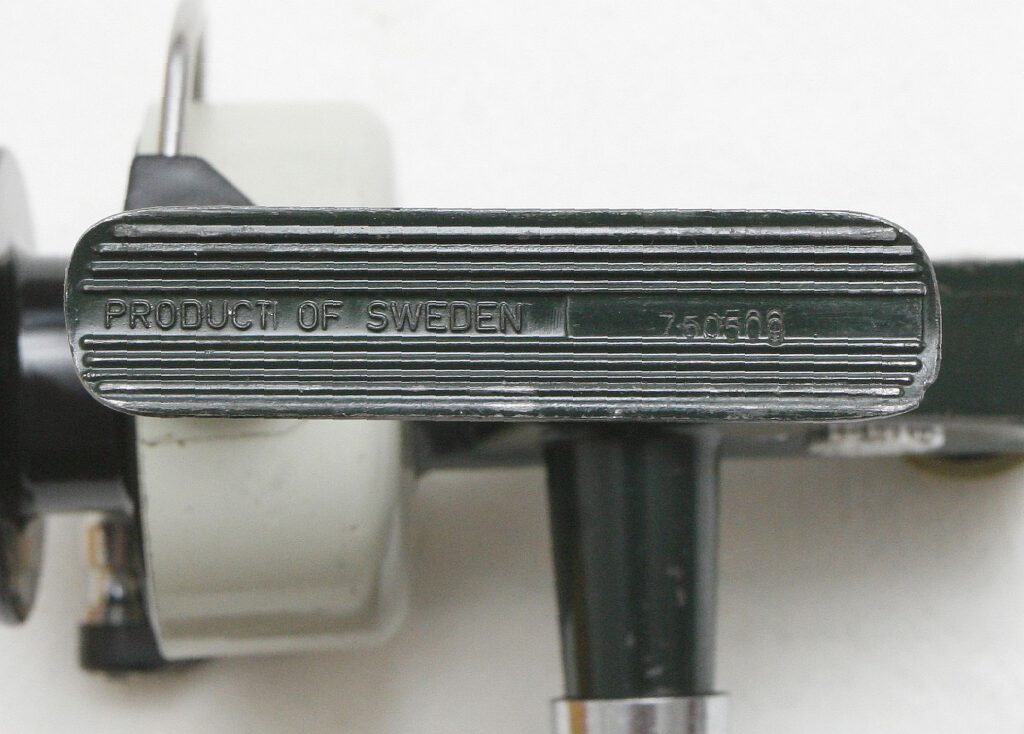

Hier die Fußnr. 750500

Here is footno.750500

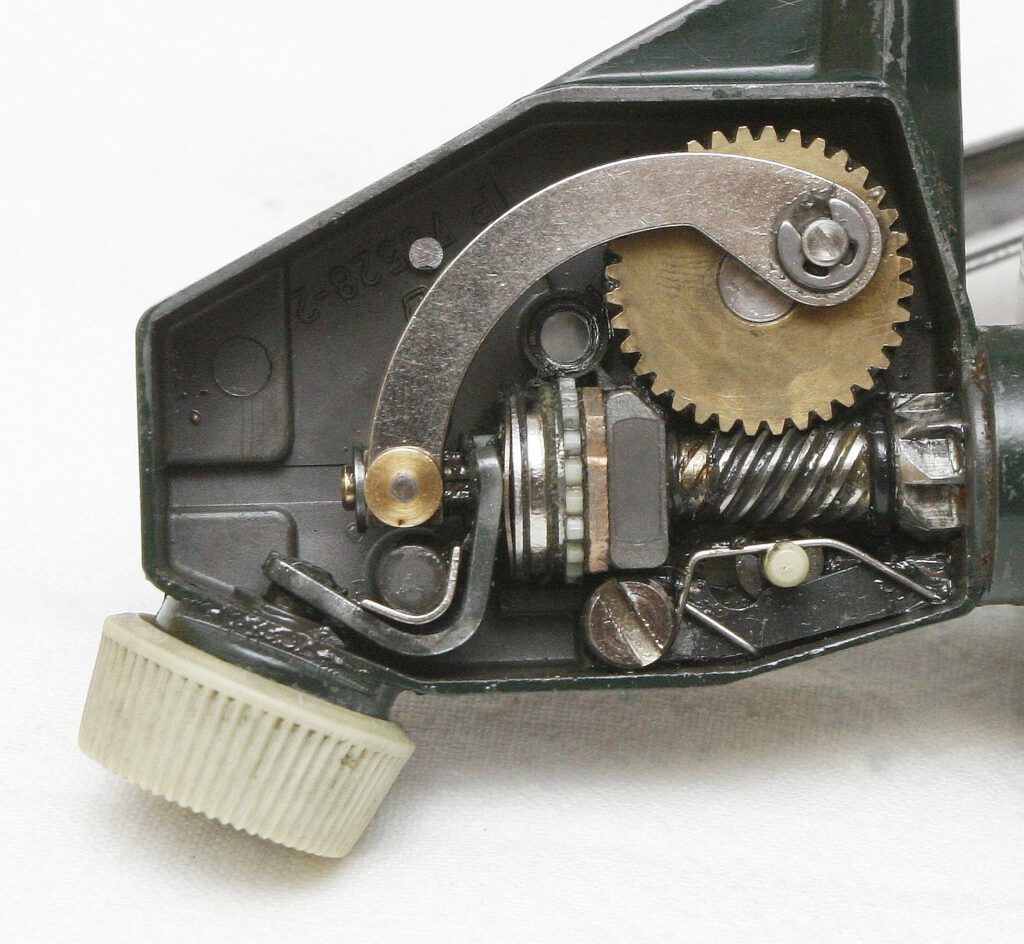

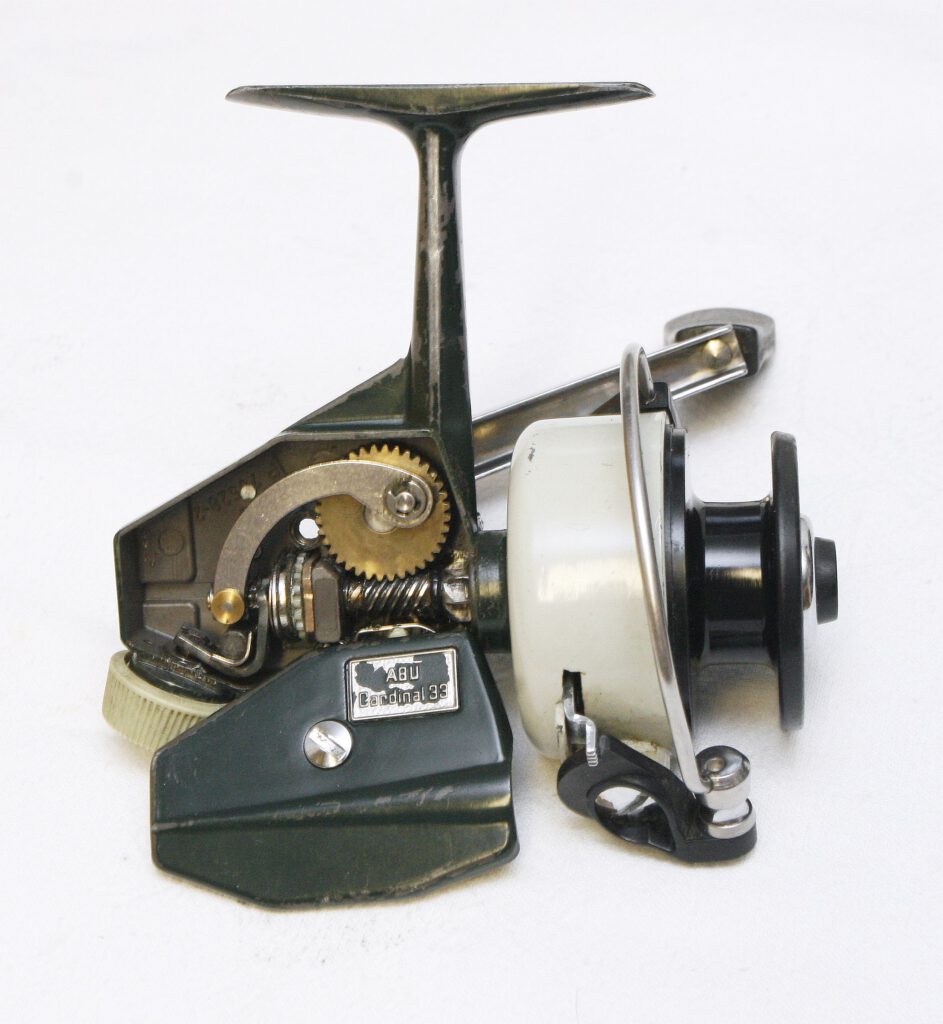

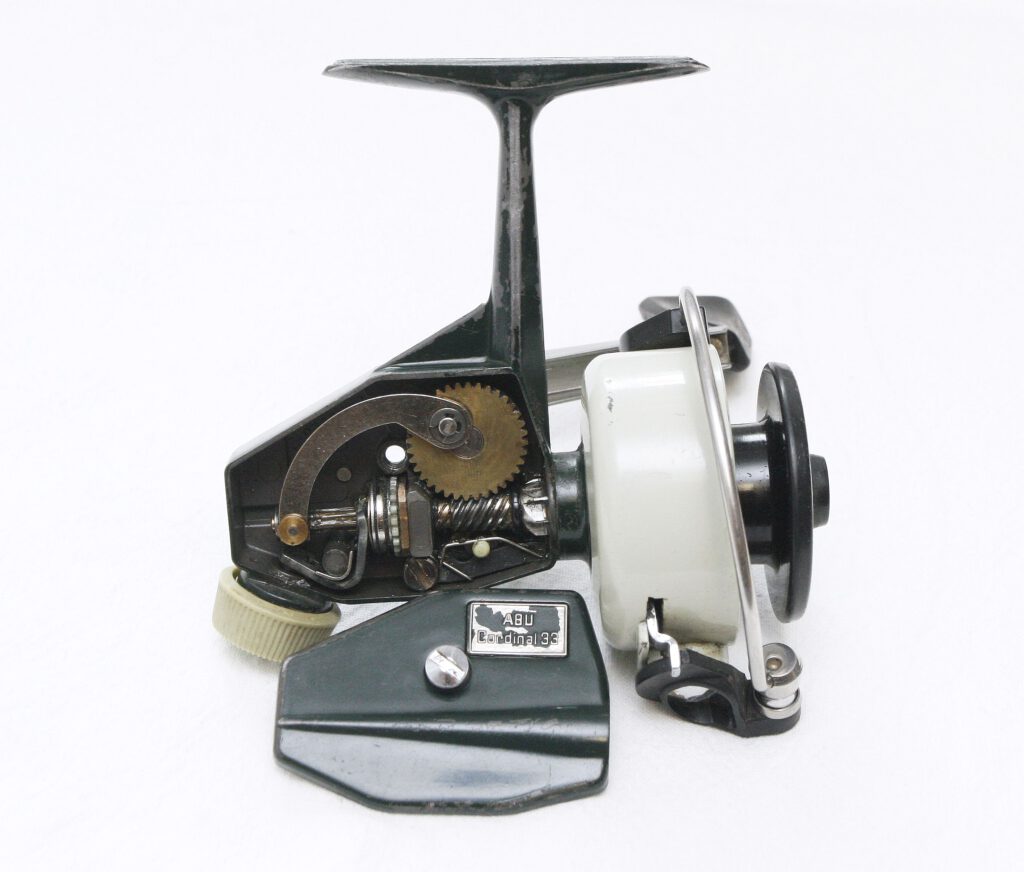

Achsantriebs Arm: Version II, der Federclip wurde jetzt durch eine Nietverbindung ersetzt, wahrscheinlich ging dann die Montage schneller? Hier das tadellose Getriebe dieser hübschen Rolle.

Axle drive arm: Version II, the spring clip has now been replaced by a riveted connection, this likely sped up assembly. Here is the flawless gearing of this handsome reel.

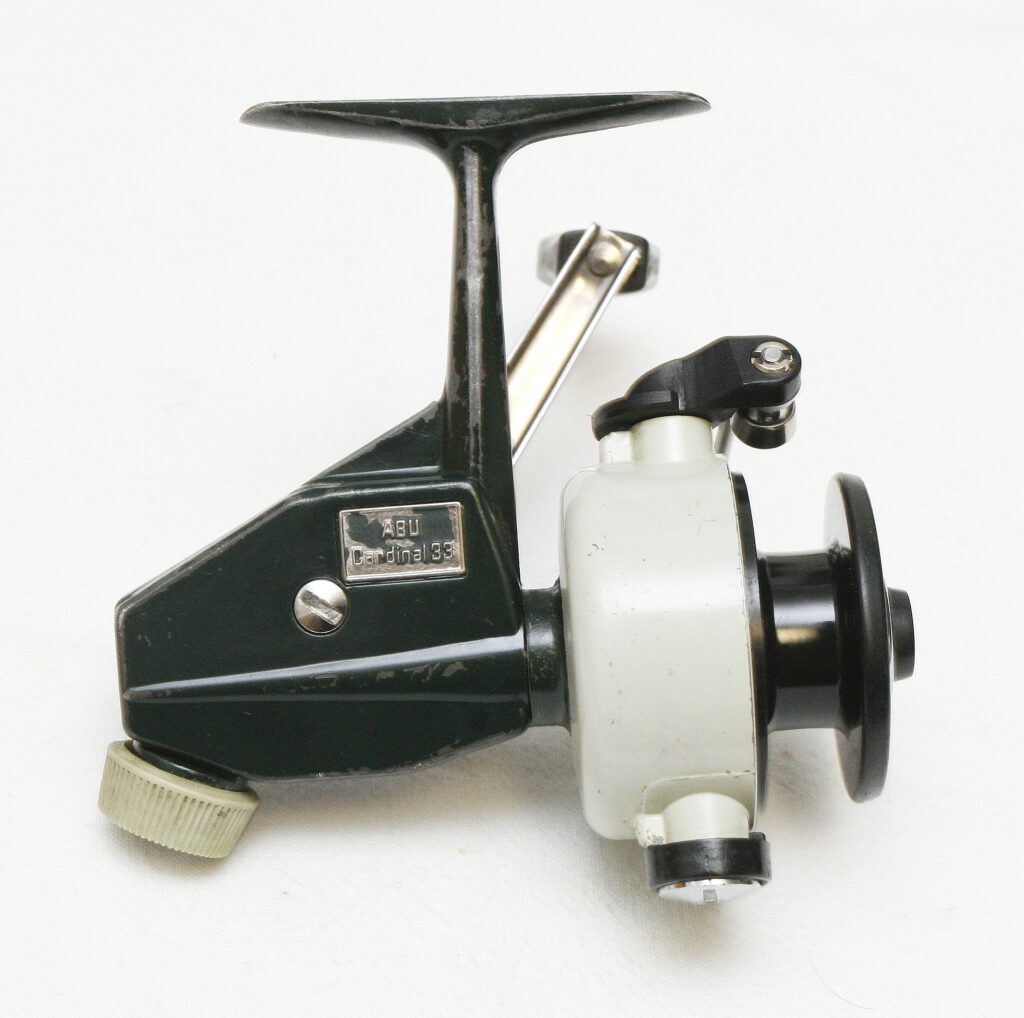

Der Deckel hat schon ein paar Abschürfungen !

The lid already has a few scratches!

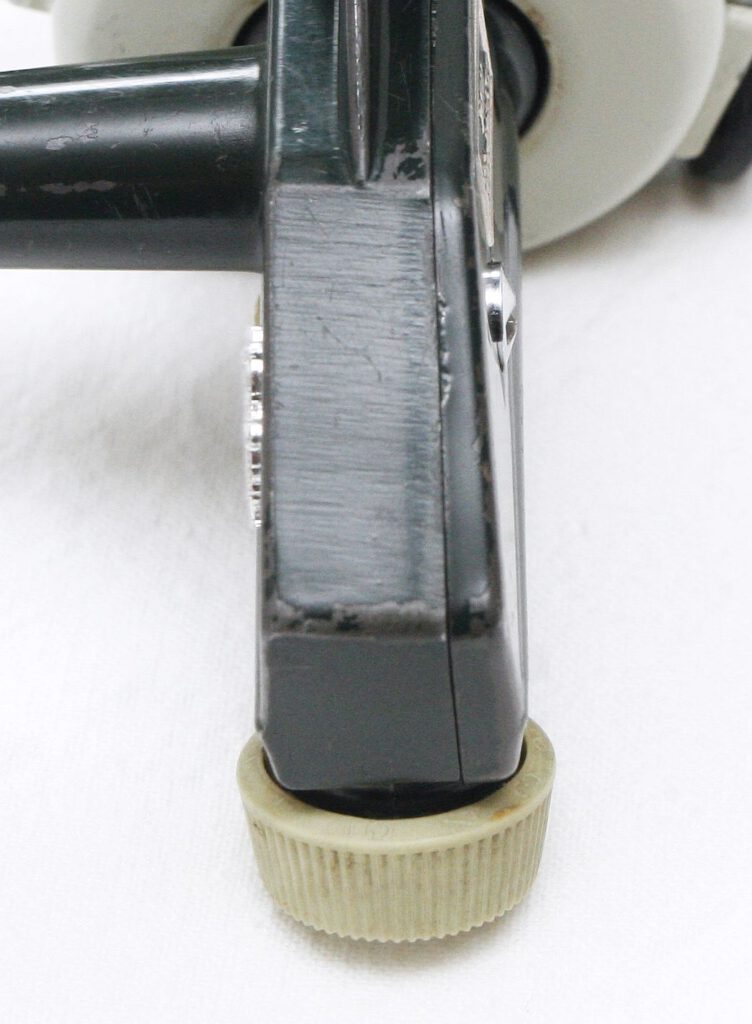

Die Kokillennaht am Gehäuse ist verputzt, die hintere obere Kante, ist dadurch leicht ballig.

The mold parting line on the housing has been dressed, leaving the rear upper edge slightly convex.

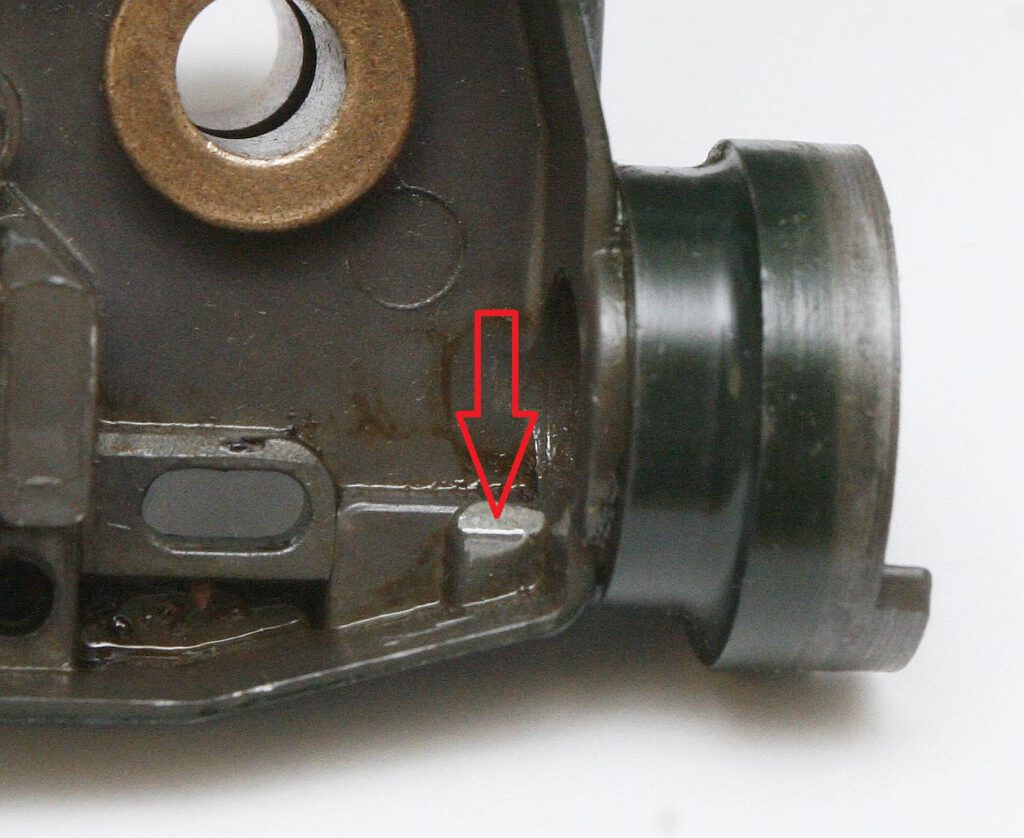

Hier gibt es noch eine kleine Verbesserung zu sehen, man kann mit ein paar Feilen Strichen, die Auflage für die Rücklaufsperre verbessern. An der Auflage oben eine kleine 45Grad Schräge anfeilen. Das hat 2 kleine Vorteile: erstens die Rücklaufsperre läuft dann etwas weicher und zweitens bei einer kleinen Wartung wenn man die Schneckenwelle, raus nimmt, springt die Rücklauf sperre nicht von der Auflage runter, bzw. wenn man den Schieber betätigt springt sie wieder an die richtige Stelle zurück. Komischer Weise hatte ich schon einige Rollen, die diese „Verbesserung“ hatten, vielleicht stand das auch mal als Fingerzeig in irgend einem Forum?

Here’s a small improvement you can make: with just a few strokes of a file, you can refine the contact point for the anti-reverse mechanism. Simply file a small 45-degree bevel onto the top of the contact surface. This offers two minor advantages: first, the anti-reverse mechanism operates a bit more smoothly and second, during routine maintenance, specifically when removing the worm shaft, the anti-reverse mechanism won’t slip off the contact point, or if it does move, it will snap back into the correct position when the slider is operated. Oddly enough, I’ve come across several reels that already featured this „improvement“ perhaps it was suggested in a forum somewhere?

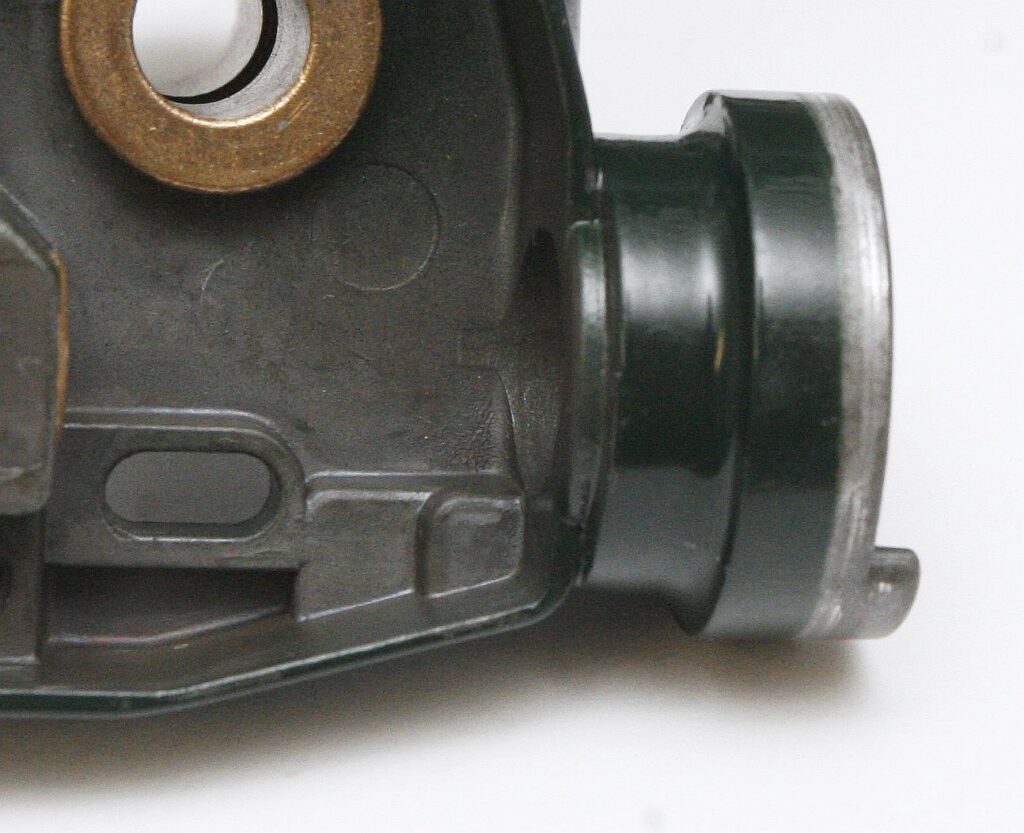

Hier nochmal die Auflagefläche, im original Zustand, ohne 45Grad Fase, zum Vergleich!

Here is the contact surface again, in its original condition, without the 45-degree chamfer, for comparison!
